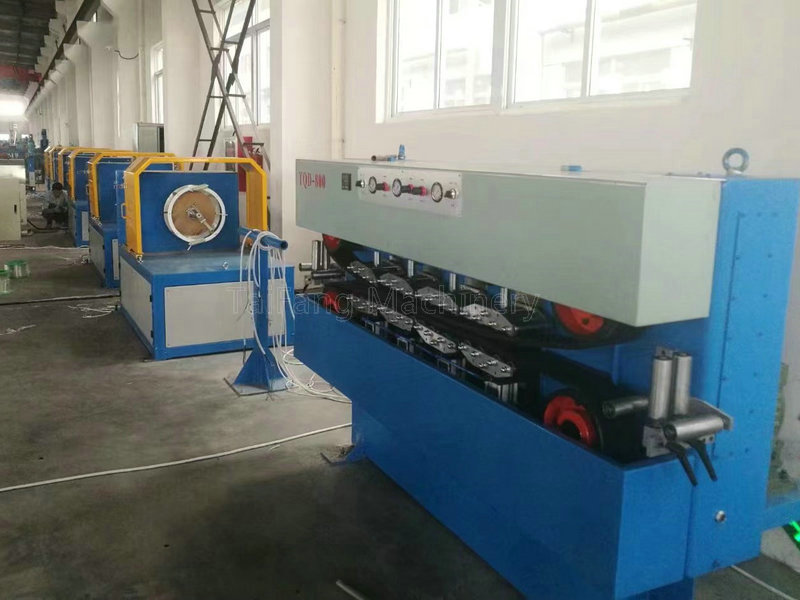

臥式多層繞包機
發布日期：2024-04-11 關注次數：332
一、 【用途 Application】：
本機為臥多層包紙機，將包帶(云母帶、棉紙帶、鋁箔、聚酯薄膜等)通過轉盤旋轉，繞包在芯線上,具有多個繞包頭。主要用于防火電纜，礦物質絕緣電纜等的繞包。
二、 【技術特點 Technique Feature】：
1．繞包材料可用于塔盤式包帶，換帶不停機。
2. 包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整。
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動。
4．收線張力采用磁粉張力收線，從滿盤到空盤保持恒張力,不須人工調整。
三、 【技術參數 Technique specifications】：
| 機器型號 | 四層高速繞包 | 六層高速繞包 | 八層高速繞包 |
| 適用線徑 | φ0.6-φ15mm | φ0.6-φ15mm | φ0.6-φ15mm |
| 繞包頭種類 | 四個同心繞包 | 六個同心繞包 | 八個同心繞包 |
| 繞包型式 | 片裝或塔盤式 | 片裝或塔盤式 | 片裝或塔盤式 |
| 盤帶外徑 | φ250-350mm | φ250-350mm | φ250-350mm |
| 盤帶內孔 | φ52-76mm | φ52-76mm | φ52-76mm |
| 包帶張力 | 磁粉張力自動調節 | 磁粉張力自動調節 | 磁粉張力自動調節 |
| 放線盤徑 | Φ800-1250mm大軸 | Φ1250-1600mm大軸 | Φ1600-2500mm大軸 |
| 繞包功率 | 四臺1.5KW電機 | 六臺1.5KW電機 | 八臺1.5KW電機 |
| 包帶轉速 | 1500-3000轉/分 | 1500-3000轉/分 | 1500-3000轉/分 |
| 履帶牽引 | 800KG | 800KG | 800KG |
| 引取功率 | 5.5KW減速電機 | 5.5KW減速電機 | 5.5KW減速電機 |
| 控制方式 | PLC電腦觸膜屏控制 | PLC電腦觸膜屏控制 | PLC電腦觸膜屏控制 |
